Allgemeiner Kanalisationsplan der Teilgebiete III /IVa der Stadt Heilbronn

Die bearbeiteten Teilgebiete der Stadt Heilbronn umfassen ca. 40 % des Stadtgebietes. Sie werden fast ausschließlich im Mischsystem entwässert.

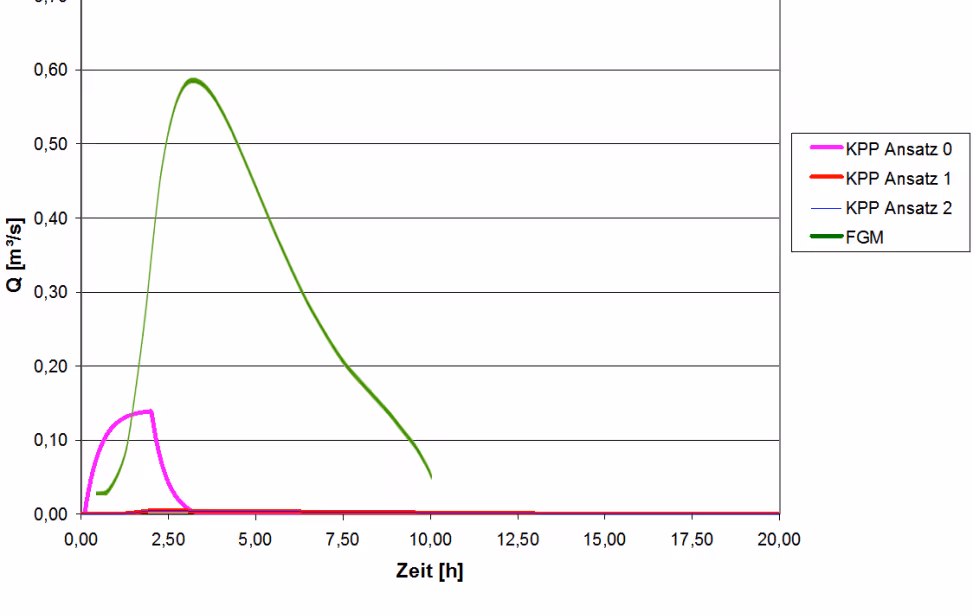

In Heilbronn entwässern mehrere z. T. über 100 ha große Außengebiete ins Kanalnetz. Die Abflussbildungs- und Konzentrationsprozesse des Zuflusses aus den Außengebieten ins Kanalnetz wurden mit separaten Modellen ermittelt und als "Flutkurven" ins hydrodynamische Modell eingespeist.

Für die Kalibrierung wurde auf die Messwerte von 4 Messstellen zurückgegriffen, an denen in zwei Phasen gemessen wurde. Sie wurde für das Gesamteinzugsgebiet vorgenommen.

No items found.
Wenn Sie das Video abspielen möchten,
akzeptieren sie unsere Cookie-Richtlinien.
Jetzt abspielen

Leistungen

  • Ortsbegehung zur Prüfung der Versiegelungsgrade
  • hydrodynamische Kanalnetzberechnung des Bestandes
  • Entwicklung einer Methode zur Ermittlung der Außengebietszuflüsse ins Mischwasserkanalnetz
  • Konzeption der Kalibrierung
  • Kalibrierung aller Teilgebiete
  • Hydraulische Sanierungsberechnung für zwei Ausbaustufen
  • Technische Daten

    Gebietsgröße: 935 ha Entlastungsbauwerke: 30 Länge Kanalnetz: ~ 200 km

    Ansprechpartner:
    Jan Butz
    Projektzeitraum:
    2005 bis 2009
    Auftraggeber:
    Stadt Heilbronn
    Ort:
    74072 Heilbronn
    Arbeitsgebiet:
    Stadtentwässerung
